Защитный экран для печи в бане

Защитный экран для печи в бане предотвращает перегрев и воспламенение отделочных материалов стен и пола. Он способствует максимальной передаче тепла воздуху в комнате, обеспечивает безопасную эксплуатацию парилки, защищает банщиков от ожогов. Кроме того, может играть роль дополнительного декоративного элемента и украшать помещение.

Владелец бани при строительстве может изготовить защитный экран для печи самостоятельно. Рассмотрим этот процесс подробнее.

Для чего нужен банный экран

Защитный экран для печи в бане выполняет несколько задач:

• Препятствует перегреву отделки стен и пола во время работы печи;
• Защищает людей от ожогов из-за случайного прикосновения к разогретым поверхностям;
• Оберегает парящихся от теплового удара из-за инфракрасного излучения от нагретых частей печки, что может ухудшить самочувствие;
• Способствует равномерному нагреву воздуха по всему помещению за счет возникающих конвекционных потоков;
• Ускоряет сушку парной благодаря аккумуляции и постепенной отдаче тепловой энергии;
• Украшает помещение парилки.

Всегда ли нужен защитный экран

Действующие правила не требуют обязательной установки экрана для банной печи, если источник тепла не вызовет возгорания деревянной отделки. Дополнительный элемент не понадобится в таких случаях:

• Стены и пол рядом с каменкой оштукатурены или отделаны другими негорючими материалами;
• Печка стоит на расстоянии не менее 100 см от стен.

Виды экранов

Наиболее простой тепловой экран для печи в баню — облицовка. Можно использовать листы из нержавеющей стали, под которые подложен утеплитель из минеральной ваты. Но этот способ подходит для противопожарной защиты, но не предотвращает воздействие ИК-излучения на парящихся. По этой причине бОльшую популярность приобрели другие варианты.

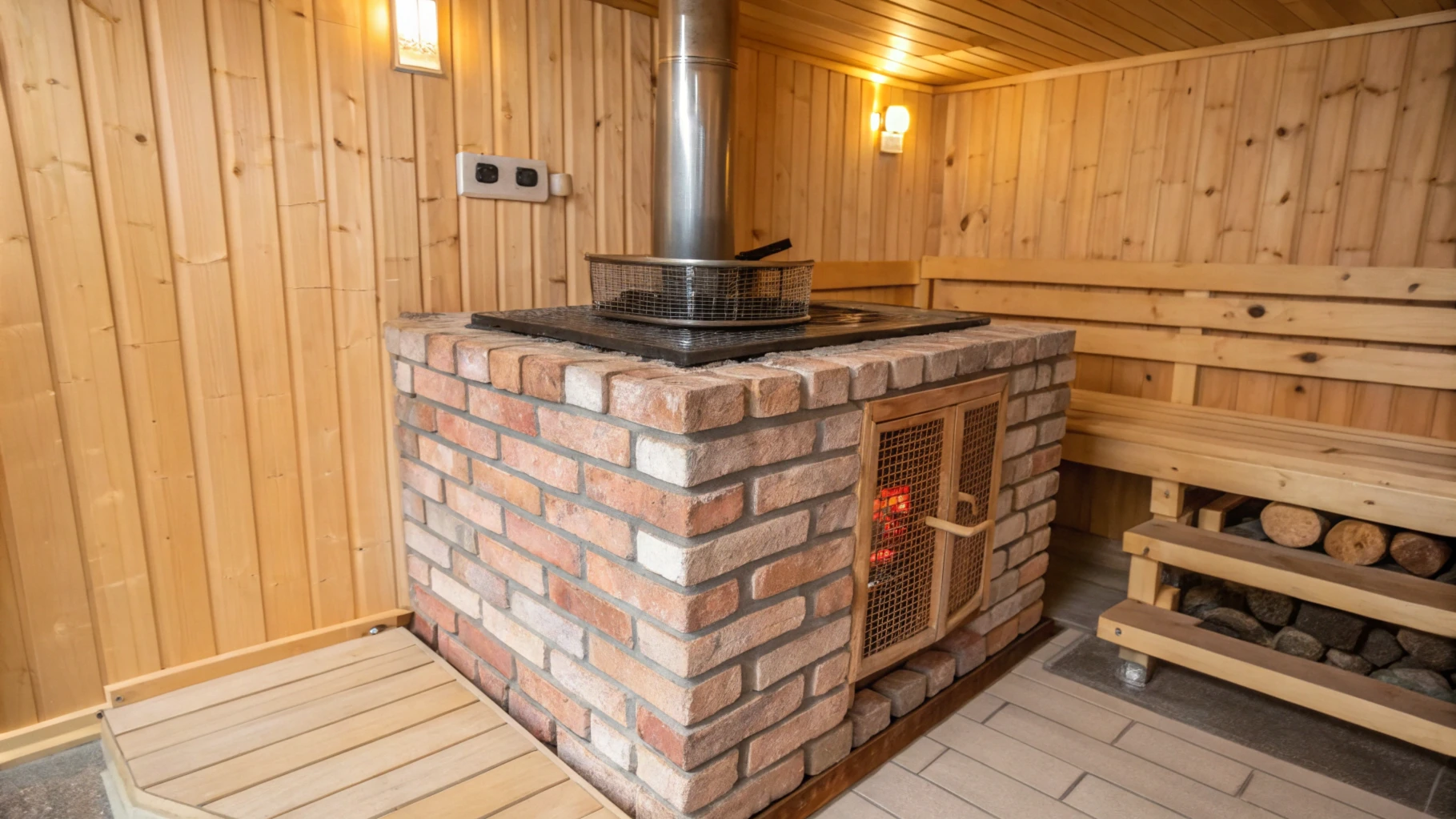

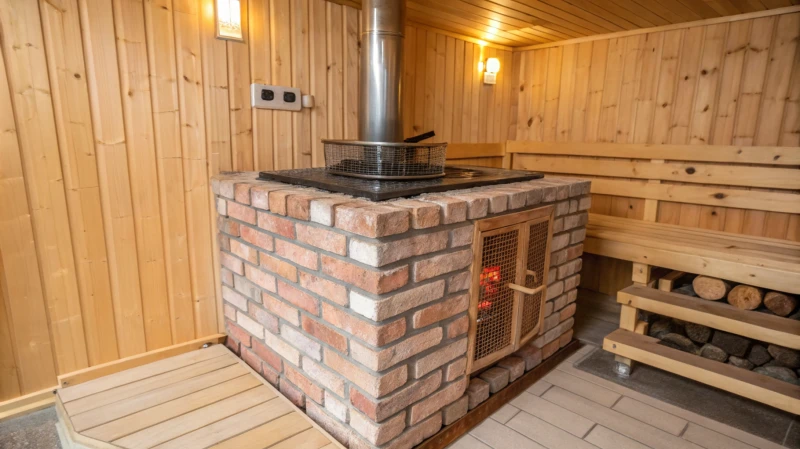

Из кирпичей

Для строительства фронтального экрана для банной печи используют полнотелые керамические блоки из огнеупорной глины. Они обычно маркируются литерой Ш — шамотные. Выдерживают нагрев до + 1000°С без разрушения и уменьшения срока эксплуатации.

Обычные стеновые кирпичи не подойдут, так как из-за постоянного нагрева и охлаждения быстро раскрошатся.

Класть защитную стенку нужно в полкирпича высотой на 10-20 см выше печи. В нижней части оставляют отверстия для свободной циркуляции воздуха.

Металлические

Более быстрый вариант — теплоотражающий экран для печи из углеродистых сталей, нержавейки или чугуна. Они отражают инфракрасное излучение, быстро нагреваются и отдают тепло. Но из-за этого не подходят как защита от ожогов и перегрева деревянной отделки.

Избавиться от этого недостатка помогает утеплитель толщиной в 10 см. Обычно используют термостойкую базальтовую вату. Листы нашивают на основание любым удобным способом. Расстояние от них до печи должно быть не менее 130 мм. Также применяют отдельно стоящие защитные конструкции перед основным кожухом топки.

Защита пола

Помимо стен, экран для банной печи должен защищать пол под ней от сильного перегрева. Дополнительную теплоизоляцию организовывают с помощью отдельной платформы из кирпича, листа нержавейки или чугунной плиты.

Металлический экран для печи можно купить в магазине банных аксессуаров или сделать самостоятельно. Размер подбирают в зависимости от габаритов каменки. Платформа должна быть больше длины и ширины отопительного агрегата. Но при этом не слишком большой, чтобы поместиться в компактной парной. При выборе точки для установки нужно учесть расстояние до стен, рекомендуемое производителем печи.

Кирпичную подставку можно выложить самостоятельно. Причем обычно их предусматривают еще на этапе проектирования. В процессе строительства мастер укладывает блоки в нужном месте. Они же будут служить фундаментом для тяжелой каменки.

Какие материалы можно использовать. Правила монтажа

Экран для бани обязательно делают из материалов, которые имеют минимальную горючесть и максимальные теплоизоляционные свойства. При выборе утеплителя учитывают его противопожарные характеристики.

Подходят такие огнеупорные материалы для бани возле печки:

• Базальтовая вата — экологически чистый утеплитель из волокон, полученных путем расплава минерала вулканического происхождения. Имеет низкую теплопроводность, не воспламеняется и не поддерживает горение. Химически инертный, продается в виде матов или рулонов. В зависимости от расстояния до печки нужен слой толщиной от 20 до 150 мм.
• Базальтовый картон — теплоизолятор в виде тонких листов из каменных нитей. Толщина составляет от 5 до 10 мм. Сверху часто делают слой из алюминиевой фольги, которая отражает инфракрасное излучение.
• Минерит — материал специально разработан для изготовления экранов, теплозащитных барьеров для каменок, печей в доме, каминов. Продается в виде листов стандартных размеров толщиной в 9 мм.

Экран для бани представляет собой многослойную конструкцию из таких элементов:

• зазор для вентиляции шириной до 30 мм;
• теплоизоляция толщиной до 20 мм;
• защитная панель из нержавейки.

Альтернативным вариантом может быть облицовка из жаропрочной керамической плитки. Она украшает помещение, имеет высокую износостойкость и большой срок эксплуатации. Кроме того, защищает дерево от перегрева и воспламенения. Минус этого варианта — длительный, сложный и дорогой монтаж.

При выборе материала нужно обращать внимание на его прочность. Установленные на пол плиты или облицовка должны выдерживать вес печи, камней в каменке, емкости для горячей воды. В месте монтажа лучше делать бетонный или блочный фундамент, использовать природный или синтетический камень. В каркасных банях можно усилить пол в парной дополнительными брусьями, которые опираются на сваи.

Обшивка стен изолирующими материалами

Для большей защиты тепловой экран для печи применяют вместе с облицовкой стен в месте установки каменки. Обшивка полностью исключает перегрев деревянных конструкций в процессе использования бани. Благодаря этому значительно повышается пожарная безопасность постройки.

Чем защитить стены в бане возле печки:

1. Светоотражающие панели. Композитные листы, которые состоят из слоя утеплителя, защищенного сверху металлическим покрытием. Их делают из базальтовой ваты, асбестового картона, минерита. Один из плюсов этого варианта — высокая стойкость к воздействию высокой температуры и влаги. Они долго сохраняют свои свойства. Для предотвращения коррозии используют сплавы с легирующими компонентами.

Установка панелей в парилке производится по следующей схеме: сначала на поверхности монтируют теплоизолятор толщиной от 1 см, затем фиксируют саморезами стальной лист. Место монтажа подбирают так, чтобы от стали до пола оставалось до 5 см. Благодаря этому улучшается отвод тепла от металла.

Особенность светоотражающей панели в том, что она возвращает инфракрасное излучение в парилку. Благодаря этому стены не перегреваются, а находящиеся в комнате люди, наоборот, получают полное удовольствие от посещения парной. С другой стороны, металл частично поглощает жар, что способствует формированию нужного микроклимата.

2. Облицовка. Тепловой экран можно делать из жаропрочных материалов, которые клеятся на стены. Часто при строительстве используют клинкерную плитку, керамогранит, талькохлорит. Такая отделка делает стены красивее в сравнении с обычными стальными листами. Облицовка хорошо поглощает тепло и делает жар более мягким.

Перед монтажом облицовки мастер должен подготовить поверхность. Для этого стены в парной обшивают огнеупорным материалом: жаростойким гипсокартоном, цементно-волокнистыми плитами. После этого строители клеят плитку на раствор, предназначенный для эксплуатации при высоких температурах.

Печь нужно устанавливать на расстоянии не менее 20 см от стен облицованных огнестойкой плиткой.

Выбор экрана для печи в бане

При выборе термоэкрана для печи в бане нужно учитывать несколько характеристик:

• Типы нагревательного устройства, конструкция каменки;
• Тепловая мощность;
• Размер парилки и место установки обогревателя в ней;
• Частота использования бани;
• Температура, до которой нужно прогревать воздух (она разная для русских, финских, турецких саун).

Также учитывают дополнительные факторы. Например, если в парилке часто принимают процедуры дети, нужно применять не нагреваемые материалы. Например, конструкции из термостойкой древесины. Они будут отделять печь и защищать от ожогов.

Если парилка слишком маленькая, но ее нужно нагревать до высокой температуры, необходимы стальные экраны с хорошей теплоизоляцией. В этом случае можно не беспокоиться о перегреве стен и их воспламенении.

Инженеры, которые занимаются строительством бань, при выборе защитного экрана для банной печи рекомендуют:

• анализировать термическую стойкость выбранного материала;
• учитывать сложность установки конструкции на месте;
• принимать во внимание воздействие постоянных колебаний температуры и влажности в помещении.

От этих факторов зависит срок эксплуатации защиты с сохранением начальных технических характеристик.

Экран для печи в бане из кирпича, металла или плитки соответствует перечисленным выше критериям. Подбирать вариант нужно на основе личных предпочтений и финансовых возможностей.

Что сказано в нормах пожарной безопасности

Регламентами пожарной безопасности установлены минимально допустимые расстояния от печи до стен в парилке:

• Если каменка сделана из кирпича толщиной в четверть, необходимо делать зазор не менее 32 см;
• Для отопительных агрегатов из металла без дополнительной термостойкой облицовки стенок расстояние составляет от 100 см;
• Для печей из стальных листов с топкой из шамотного кирпича удаление от стен должна быть 70 см и более.

Соблюсти эти требования можно только в очень больших парилках. В большинстве случаев используется отражающий экран для бани, который не дает дереву пострадать от сильного нагрева.

Итоги

Экран для печи в парилке обязательно необходим для безопасной эксплуатации бани. Он будет эффективно выполнять свои функции, если правильно выбрать материал и соблюдать правила установки барьеров в помещении.
